Hướng dẫn cách đấu đầu báo khói chi tiết, đúng tiêu chuẩn

Tác giả: Dũng Đặng – 12/03/2026

Hiểu rõ cách đấu đầu báo khói giúp đảm bảo hệ thống báo cháy vận hành ổn định, hạn chế tối đa rủi ro chập cháy do lắp sai kỹ thuật. Các hệ thống an ninh và PCCC tại nhiều công trình, phần lớn sự cố đều bắt nguồn từ thao tác đầu nối sai dây hoặc bỏ qua tiêu chuẩn kết nối. Bằng cách này sướng dẫn này sẽ giúp bạn thao tác đúng quy trình, kể cả khi chưa có kinh nghiệm chuyên sâu.

1. Hệ thống báo khói là gì?

Hệ thống báo khói là tập hợp các thiết bị điện tử được thiết kế nhằm phát hiện sớm và cảnh báo kịp thời nguy cơ cháy nổ, giúp hạn chế thiệt hại và giữ vai trò quan trọng trong công tác an toàn phòng cháy chữa cháy (PCCC) cho mọi loại công trình, từ nhà ở dân dụng đến khu công nghiệp quy mô lớn.

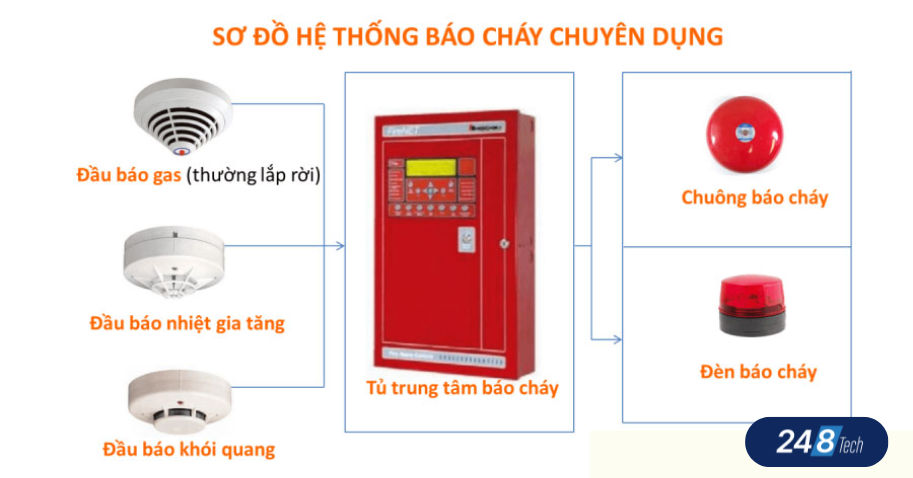

1.1. Cấu tạo hệ thống báo khói

Hệ thống báo khói (hay báo cháy tự động) thường được thiết kế theo mô hình địa chỉ hoặc thông thường, bao gồm các thành phần chính hoạt động theo nguyên lý khép kín:

• Đầu báo khói (Smoke Detector): hiết bị cảm biến quan trọng nhất. Nó phát hiện khói dựa trên nguyên lý quang điện (phổ biến nhất), ion hóa hoặc kết hợp cả hai. Một số loại đầu báo hiện đại còn tích hợp thêm chức năng cảm biến nhiệt độ
• Tủ trung tâm (Control Panel): Tiếp nhận tín hiệu từ các đầu báo, xử lý thông tin và kích hoạt các thiết bị cảnh báo (chuông, đèn). Tủ trung tâm có thể được kết nối với hệ thống giám sát và điều khiển từ xa
• Thiết bị đầu ra (Chuông, Đèn): Bao gồm Chuông báo cháy (phát tín hiệu âm thanh) và Đèn báo cháy (phát tín hiệu ánh sáng, hỗ trợ thoát nạn).
• Dây và phụ kiện: Bao gồm dây điện, ống luồn, nẹp, giá đỡ… phục vụ cho việc đấu nối đầu báo khói và kết nối toàn bộ hệ thống.

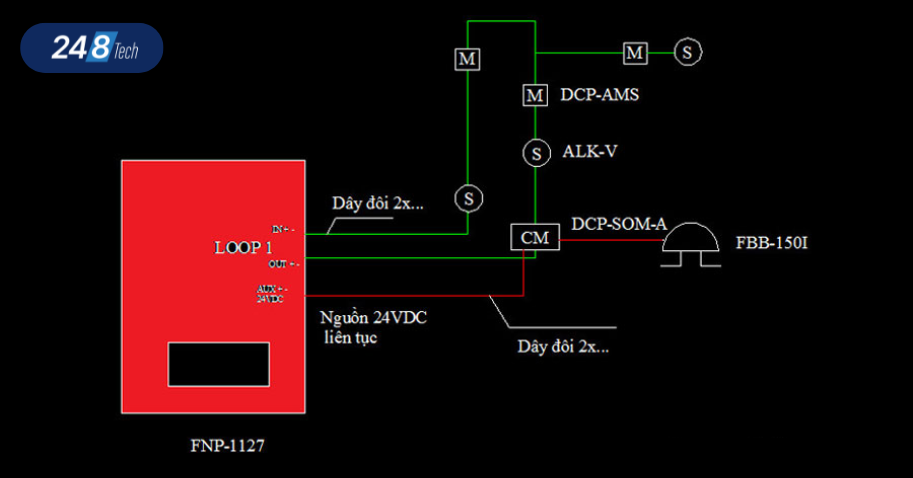

1.2. Nguyên lý hoạt động của hệ thống báo khói và đầu báo khói

Hệ thống báo khói hoạt động theo một nguyên lý khép kín, đảm bảo tính liên tục và chính xác:

1. Phát hiện: Thiết bị đầu vào (đầu báo khói) phát hiện những dấu hiệu của đám cháy (khói hoặc nhiệt độ tăng).
2. Truyền tín hiệu: Đầu báo truyền tín hiệu về cho tủ trung tâm báo cháy.
3. Xử lý và Cảnh báo: Tại tủ trung tâm, tín hiệu được xử lý dựa trên lập trình sẵn có. Nếu đúng là cháy/khói, tủ sẽ tiến hành cảnh báo cho người giám sát và phát tín hiệu ra lệnh cho thiết bị đầu ra.
4. Phản ứng: Thiết bị đầu ra (chuông, đèn) ngay lập tức phát âm thanh và ánh sáng lớn để cảnh báo mọi người xung quanh thoát ra ngoài kịp thời.

Tùy vào quy mô công trình, hệ thống báo cháy có thể là:

• Hệ thống thông thường (Conventional): Chi phí tối ưu, thích hợp với những công trình vừa và nhỏ. Khi cảnh báo sẽ chỉ xác định được khu vực (zone) có cháy.
• Hệ thống địa chỉ (Addressable): Phù hợp cho những công trình lớn, đòi hỏi yêu cầu cao. Khi cảnh báo sẽ đưa tín hiệu chính xác về vị trí đầu báo khói có sự cố.

Nhờ cơ chế khép kín và hoạt động liên tục, hệ thống báo khói đảm bảo phát hiện kịp thời, cảnh báo chính xác và giúp mọi người thoát hiểm an toàn trong tình huống khẩn cấp.

1.3. Lợi ích khi đấu đầu báo khói đúng cách

Lắp đặt đúng cách là yếu tố then chốt để đảm bảo hệ thống hoạt động hiệu quả:

• Phát hiện sớm và chính xác: Vị trí lắp đặt và cách đấu dây đầu báo khói hợp lý giúp đầu báo phát hiện khói nhanh chóng, từ đó tăng khả năng cảnh báo sớm.
• Hạn chế báo động giả: Lắp đặt đúng kỹ thuật, tránh các vị trí dễ bị nhiễu (như gần bếp, cửa thông gió) giúp giảm thiểu tình trạng báo động giả, đảm bảo tính ổn định cho hệ thống.
• Kéo dài tuổi thọ: Lắp đặt đúng quy trình, đảm bảo đấu nối đầu báo khói an toàn, hạn chế chập điện hay tác động từ môi trường bên ngoài giúp kéo dài tuổi thọ cho thiết bị.

Để hệ thống hoạt động an toàn và đạt hiệu quả tối đa, việc nắm vững cách đấu đầu báo khói là điều kiện tiên quyết.

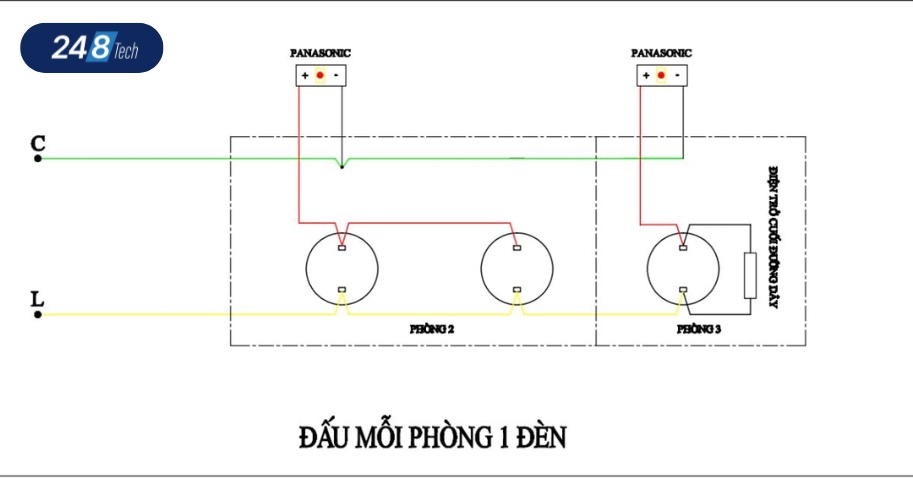

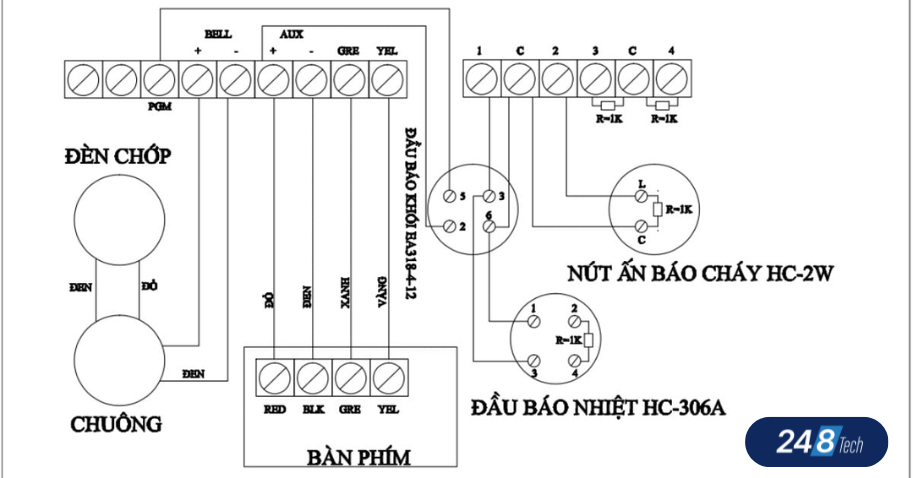

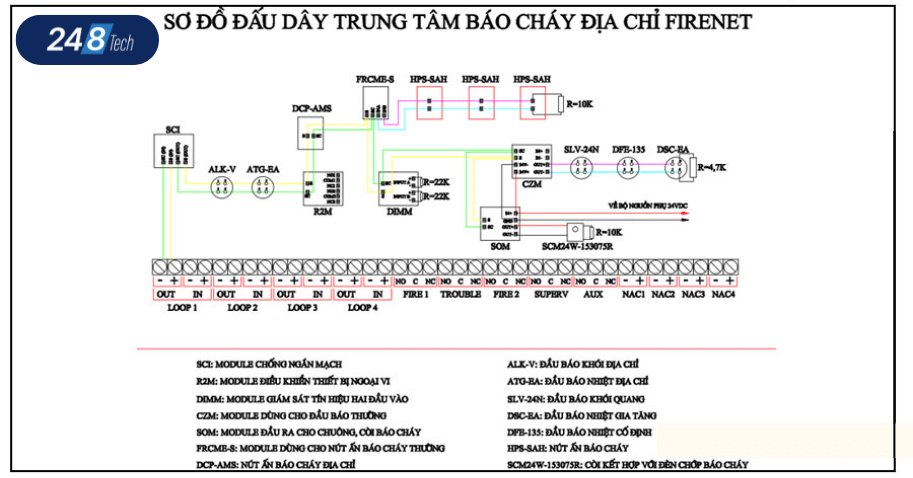

2. Một số sơ đồ lắp đặt đầu báo khói báo khói

3. Hướng dẫn cách đấu đầu báo khói chi tiết

3.1. Quy trình đấu dây đầu báo khói

Việc đấu nối đầu báo khói đòi hỏi sự tỉ mỉ và chính xác cao. Một mối nối lỏng lẻo có thể dẫn đến báo động giả hoặc tệ hơn là hệ thống không hoạt động khi xảy ra cháy. Hãy đảm bảo bạn đã ngắt nguồn điện trước khi bắt đầu!

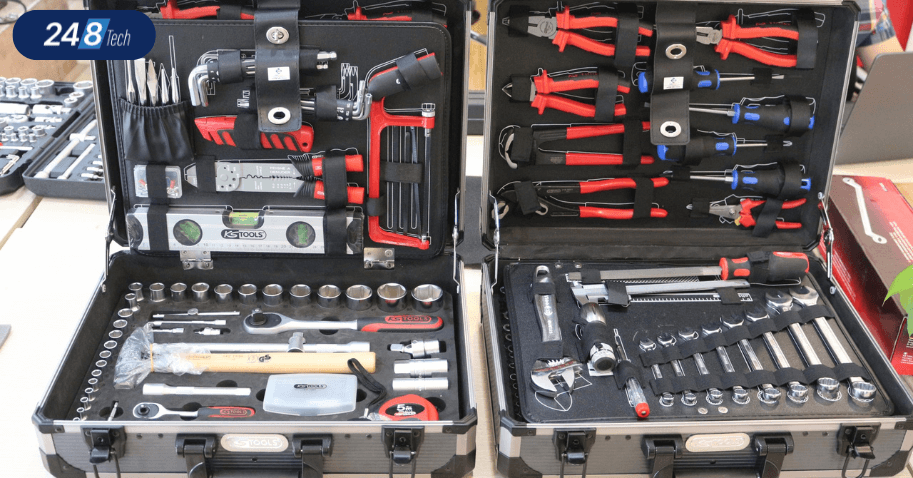

Bước 1: Chuẩn bị dụng cụ và thiết bị

• Kìm tuốt dây: Tuốt vỏ cách điện của dây dẫn.
• Tua vít (2 cạnh & 4 cạnh): Phù hợp với loại ốc vít trên đế đầu báo.
• Bút thử điện: Kiểm tra an toàn và cực điện.
• Băng dính cách điện: Bảo vệ các mối nối, tránh chập điện.

Bước 2: Xác định loại đầu báo và sơ đồ đấu dây

• Đọc kỹ tài liệu: Luôn bắt đầu bằng việc đọc hướng dẫn của nhà sản xuất để nắm rõ thông số kỹ thuật và cách đấu dây đầu báo khói (nối tiếp hay song song hay kết hợp)
• Xác định các cực đấu dây: Trên đế đầu báo thường có ký hiệu rõ ràng:
  • Cực dương (+) và Cực âm ( – ): Dùng để cấp nguồn cho thiết bị
  • Cực phụ (R – Remote Indicator): Dùng để đấu nối đèn báo phụ (thường là đèn LED) hiển thị trạng thái hoạt động bên ngoài phòng kín

Bước 3: Tiến hành đấu dây theo sơ đồ

• Ngắt nguồn điện: BẮT BUỘC phải ngắt nguồn điện cung cấp cho hệ thống trước khi chạm vào dây dẫn.
• Tước vỏ dây dẫn: Sử dụng kìm tuốt dây, tước khoảng 7 – 10mm vỏ cách điện của dây dẫn.
• Kết nối dây dẫn: Luồn dây dẫn vào đúng vị trí các cực trên đế đầu báo.
• Siết chặt ốc vít: Sử dụng tua vít siết chặt ốc, đảm bảo dây dẫn được giữ chắc chắn và tiếp xúc tốt với các cực.
• Đấu dây theo sơ đồ đã xác định:
  • Đấu nối tiếp (Series): Dây âm (-) của đầu báo trước nối với dây dương (+) của đầu báo sau. Thường dùng trong mạch tín hiệu.
  • Đấu song song (Parallel): Dây dương (+) của các đầu báo được nối chung với nhau, dây âm (-) của các đầu báo được nối chung với nhau. Thường dùng trong mạch nguồn.
• Cách điện các mối nối: Sử dụng băng dính cách điện quấn chặt các mối nối để đảm bảo an toàn, tránh chập điện.

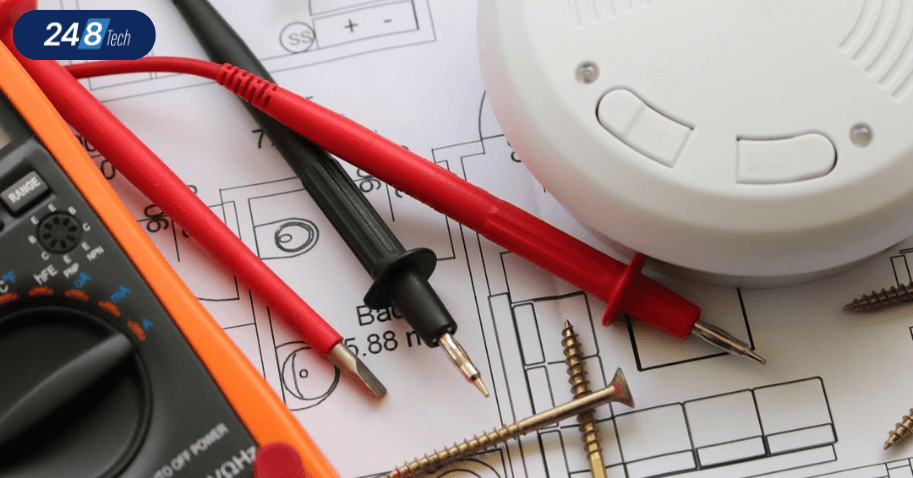

Bước 4: Kiểm tra kết nối an toàn

• Sau khi hoàn thành việc đấu dây đầu báo khói trên đế, sử dụng bút thử điện để kiểm tra lại các cực. Phải đảm bảo không có hiện tượng chạm chập giữa các cực hoặc với vỏ đế.

3.2. Quy trình lắp đặt đầu báo cháy, báo khói

Sau khi hoàn tất việc đấu dây đầu báo khói, bạn phải dùng bút thử điện hoặc đồng hồ đo để kiểm tra lại các cực, đảm bảo không có hiện tượng chạm chập giữa các cực hoặc với vỏ đầu báo.

Bước 1: Xác định vị trí lắp đặt

• Tuân thủ tiêu chuẩn: Vị trí lắp đặt phải theo đúng khoảng cách, chiều cao, góc lắp đặt theo quy định (thường tham khảo tiêu chuẩn PCCC Việt Nam và NFPA 72).
• Ưu tiên vị trí hiệu quả: Lắp đặt ở vị trí trung tâm trần nhà hoặc khu vực dễ phát hiện khói, nhiệt độ. Tránh các góc khuất, vị trí có gió lùa mạnh, gần cửa sổ hay cửa thông gió vì chúng có thể làm khói phân tán, gây báo động chậm hoặc báo động giả.

Bước 2: Lắp đặt đế đầu báo

• Đánh dấu vị trí cần khoan lỗ và tiến hành khoan lỗ
• Sử dụng tắc kê nhựa và vít siết chặt đế đầu báo vào tường hoặc trần nhà

Bước 3: Lắp đặt và kiểm tra hoạt động

• Kết nối đầu báo với đế: Đặt đầu báo vào đế và xoay nhẹ theo chiều kim đồng hồ cho đến khi nghe thấy tiếng “tách” – lúc này đầu báo đã được gắn chặt vào đế và tiếp xúc với các cực điện.
• Kiểm tra hoạt động: Bật nguồn điện cho hệ thống. Sử dụng khói thử (Smoke Detector Tester) chuyên dụng hoặc nút Test trên đầu báo để kiểm tra xem tín hiệu có được gửi về tủ trung tâm và kích hoạt chuông báo hay không.

Việc nắm vững cách đấu đầu báo khói đúng kỹ thuật, bạn sẽ không đơn giản chỉ giúp hệ thống báo cháy vận hành ổn định, mà còn đảm bảo an toàn tối đa cho người và tài sản. Nếu không chắc chắn về thao tác hoặc sơ đồ kết nối, hãy ưu tiên sử dụng dịch vụ kỹ thuật chuyên nghiệp như dịch vụ lắp đặt của Congnghe248 để tránh rủi ro không đáng có.

4. Lưu ý khi lắp đặt đầu báo khói

Hiểu rõ cách đấu dây đầu báo khói cùng quy trình lắp đặt, đồng thời chú ý đến những lưu ý thực tế sẽ giúp hệ thống PCCC của bạn vận hành ổn định, hiệu quả và duy trì độ bền lâu dài.

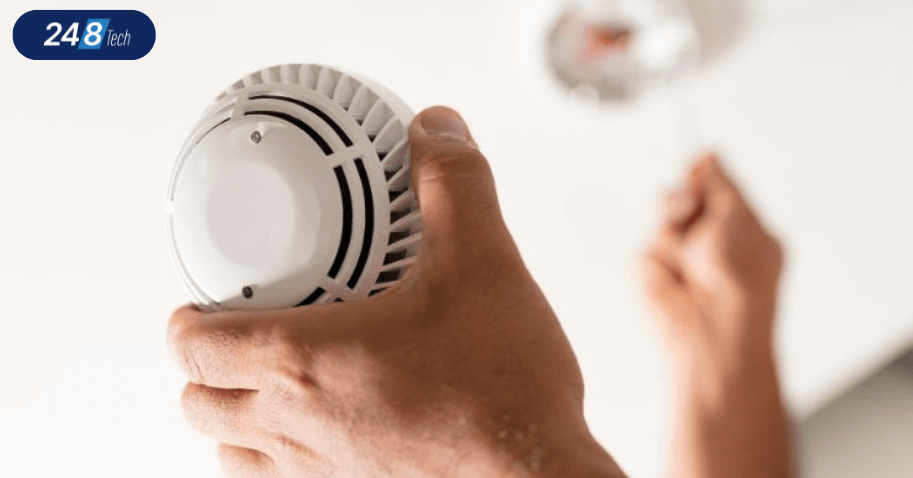

• Lựa chọn loại đầu báo phù hợp với môi trường

Lắp đặt đúng kỹ thuật thôi chưa đủ, bạn phải chọn đúng thiết bị. Việc chọn sai loại đầu báo khói sẽ dẫn đến tình trạng báo động giả liên tục hoặc, tệ hơn, là không phát hiện được cháy.

• Tránh các vị trí lắp đặt gây nhiễu và báo động giả

Dù bạn thực hiện cách đấu dây đầu báo khói chuẩn xác đến đâu, nếu lắp sai vị trí, hệ thống vẫn sẽ không ổn định.

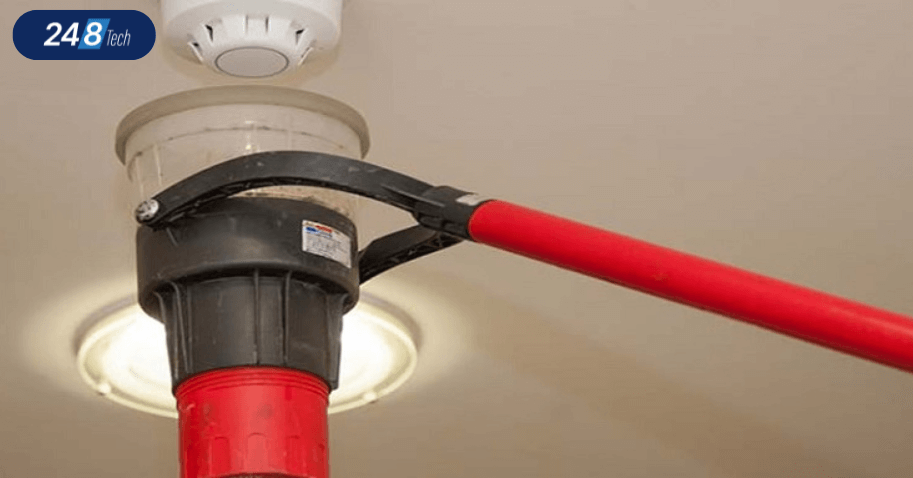

• Kiểm tra và bảo trì hệ thống định kỳ

Hệ thống PCCC là một hệ thống phải luôn sẵn sàng hoạt động 24/7. Kiểm tra định kỳ không đơn thuần chỉ là tuân thủ quy định mà còn là bảo vệ chính bạn.

• Ưu tiên dịch vụ kỹ thuật chuyên nghiệp

Nếu hệ thống của bạn có quy mô lớn (như tòa nhà, nhà xưởng) hoặc bạn không chắc chắn về thao tác, hãy liên hệ với các đơn vị thi công PCCC uy tín. Họ không chỉ đảm bảo đấu nối đầu báo khói đúng chuẩn mà còn cung cấp chứng nhận lắp đặt hợp quy, giúp bạn an tâm tuyệt đối về an toàn và pháp lý. Đừng vì tiết kiệm chi phí nhỏ mà đánh đổi sự an toàn của cả một công trình.

Nắm vững cách đấu đầu báo khói đúng kỹ thuật, bạn sẽ không đơn giản chỉ giúp hệ thống báo cháy vận hành ổn định, mà còn đảm bảo an toàn cho người và tài sản. Nếu không chắc chắn về thao tác hoặc sơ đồ kết nối, hãy ưu tiên sử dụng dịch vụ kỹ thuật chuyên nghiệp để tránh rủi ro không đáng có.
